    一、整车要求

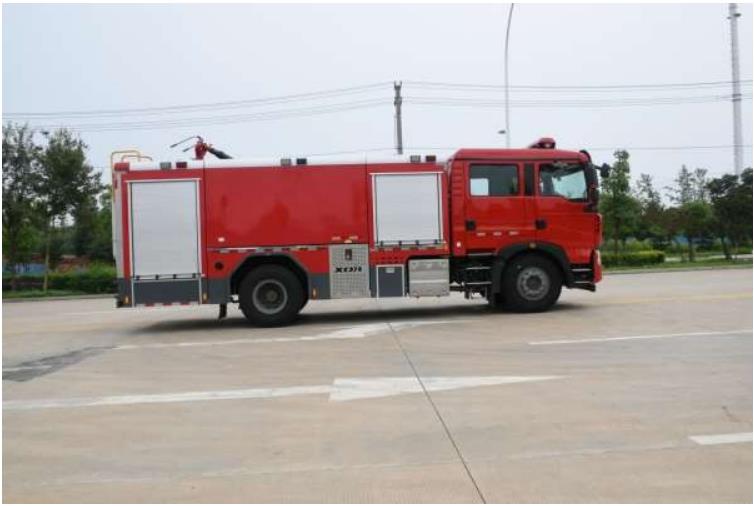

    豪沃单桥泡沫消防车,整车由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成,原装双排驾驶室可乘坐 2+4 人;该车为外露罐结构,车身前部为器材箱构成,中部为泡沫罐和水罐,尾部为泵房。水罐内部喷涂环氧底漆和环氧沥青漆,泡沫罐为优质 304 不锈钢材质,载水 5.95 立方,装载泡沫 2 立方,装备 CB10/60 常压消防泵,车顶安装 PL8/48 型两用消防炮。

    二、整车主要参数
    外廓尺寸:8790x2510x3600mm zui大总质量:19200kg
    载液量:罐体容积不小于 7950L3zui高车速:100km/h
    消防泵额定流量:60L/s@1.0MPa 消防炮额定流量:48L/s@1.0MPa 消防炮射程(水):≧70m
    消防炮射程(泡沫混合液):≧60m 接近角/离去角:19°/11°

    三、底盘主要参数
    型 号: ZZ5207TXFV471GF5 豪沃国六底盘驱动型式:4×2
    轴 距 :4600mm,zui高车速:100km/h
    发动机型号:MC07.35-60(国Ⅵ) 功 率:257kW
    总 质 量:20100kg
    四、驾乘室
    结构:平头、四开门双排驾驶室。后排座位选装 4 具空气呼吸器座架。
    座位设置:前排 2 人(含驾驶员)+后排 4 人
    设备:除原车设备外,加装有 100W 警报器、取力器控制开关及警灯控制盒。

    五、容 罐
    容 量:水 5950L、泡沫 2000L
    材   质:水罐采用优质碳钢板,罐体内部进行腐处理,泡沫罐采用优质不锈钢板,水罐底板 4mm 碳钢板,水罐侧板及封板 3mm 碳钢板,水罐顶板 3mm 碳钢花纹板;泡沫罐底板 4mm 不锈钢板,泡沫罐侧板及封

    板 3mm 不锈钢板,泡沫罐顶板 3mm 不锈钢花纹板。结 构:钢板焊接式,内设纵、横防荡板
    设 备:2 个人口孔,带有快速锁紧及开
    启装置
    2 个液位指示器

    2 个排污口,手动阀控制
    1 个溢流装置
    1 个呼吸阀装置
    技术要求:符合 XF39 的有关规定
    六、消防泵
    型 号:CB10/60 常压消防泵流  量:60L/s
    压 力:1.0Mpa zui大吸深:7m
    引水时间:≤50s
    真空泵形式:活塞式安装形式:后置式


    七、管路系统

    外进水管路:消防泵后部有一个外进水口,外接 150 吸水管,内扣式管牙接口(KM150
    扪盖密封);
    出水管路:
    ※消防泵左右各有 1 个 DN80 和 1 个 DN65 的常压出水口;
    ※1 个 DN80 的炮管路,采用 DN80 挠性接头,用 DN80 炮球阀控制。
    注水管路: ※ 2 个DN65 外注水口(内扣管牙式接口)分布车身中部罐下两侧;
    ※ 1 个DN65 罐注水管路,可通过消防泵直接向罐内注水;
    放余水管路:为保护水泵及各球阀,在管路的zui低处加装放余水阀。
    冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

    八、泡沫比例混合器
    型号:PH64 混合比:6
    zui大混合流量:64L/s 结构形式:环泵式

    八、取力器
    型 式:夹心式(全功率)
    操 纵:电磁阀控制(电动操控) 冷却方式:强制可调式水冷
    润滑方式:飞溅式油润滑


    九、消防炮

    型 号 :PL8/48 流 量 :48L/s 射程(水):≥70 m
    射程(泡沫混合液):≥60 m 压 力:1.0MPa
    回转角度:水平 360°,俯仰-30°~70°


    十、器材箱
    材 质:骨架为优质型钢;内蒙板为氧化铝合金花纹板粘结结构。
    结 构:全钢框架焊接结构,前部器材箱左右各两扇铝合金卷帘门,尾部泵房左右及尾部各一扇铝合金卷帘门,下设防滑翻转踏板。
    器材布置原则
    按战斗编成和战斗展开设计器材集成;
    按人体工程学原理设计各种器材托架;
    按使用逻辑关系和使用频率放置器材;
    站在地面或踏板上 2 个动作内取用任何器材。

    十一、翻转踏板
    材 质: 优质 Q235 钢材;蒙皮为铝合金花纹板(阳极氧化处理)。结 构:采用铰链和门止口双重锁定,安全可靠。
    十二、电器系统
    ※ 驾驶室顶部配备长排豪华红红 LED 警灯。
    ※整车后顶部安装 50W LED 消防探照灯 1 个,360 度自动转动。
    ※ 车辆尾部安装可折叠式爬梯。
    ※ 车辆两侧上方各配有 3 盏红蓝爆闪灯及 3 盏侧照明灯,下方安装安全标志灯和侧回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,乘员室、器材箱、泵房内均装有照明灯,并符合 GB4785 规定。
    ※ 警报器功率为 100W; 警报器、警灯、爆闪灯电路为独立式附加电路, 控制器件安装在驾驶室内。
    ※ 附加仪表、开关集中布置在控制面板上,利于操作。仪表板上装有:压力表、液位计、电源总开关及器材箱灯开关等。
    十三、总体技术要求
    1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;
    2、 整车性能符合 GB7956 的规定;
    3、 液罐质量符合 XF39 的规定;
    4、 整车外观美观大方,平整度符合 XF39 的规定;
    5、 所有粘接平整牢固,符合企标规定。
    6、 所有焊接牢固、焊后打磨光整。


    十四、随车文件

    1) 底盘使用说明书 7)底盘号码拓印件
    2) 底盘维修手册 8)消防车使用说明书
    3) 底盘质量保修卡 9)消防车消防器材清单
    4) 底盘合格证 10)消防车合格证
    5) 随车工具清单 11)消防车跟踪服务卡
    6) 发动机号码拓印件 12)消防车交接清单
