          新东日牌东风8吨水罐消防车,湖北新东日厂家公告车型为:YZR5170GXFSG80/E6型水罐消防车采用东风EQ1185DJ9CDF底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为单排改双排,可乘坐2+3人,该车为外露罐结构,车身前部为器材箱,中部为罐体,后部为泵房。载液罐体为优质碳钢,内部喷涂环氧底漆及环氧沥青漆,与底盘采用弹性连接,载水8000kg,装备了上海茸申消防设备有限公司生产CB10/40-RS型常压消防泵,额定流量40L/S,车顶安装成都威斯特消防机械有限公司生产的PS40W型消防炮。有效射程可达60米左右,该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救大型油类火灾和一般物质火灾。

    一、整车要求

    东风 D9 水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成,该车装配铝合金后爬梯(可拆卸),泵房在整车尾部,罐体为钢板焊接式,载液  量 8.0 方,水罐材质为优质碳钢板,水罐内部做防腐处理。该车装备 CB10/40 消防泵,
    PS8/40W 消防炮。

    二、整车主要参数
    外廓尺寸:8200x2500x3550mm 最大总质量:17450kg
    载液量:8000L
    最高车速:95km/h
    水泵额定流量:40L/s@1.0MPa 消防炮额定流量:40L/s@0.8MPa 消防炮射程:≧60m
    接近角/离去角:19°/12°

    三、底盘主要参数
     号:EQ1185DJ9CDF 东风 D9 国Ⅵ底盘
    驱动型式:4×2 轴 距:4700mm
    最高车速:105km/h
    发动机型号:B6.2NS6B230 额定功率:169KW
     量 :6200ml 总 质 量:18000kg

    四、驾驶室
     构:平头、四开门双排驾驶室,后排座位选装 3 具空气呼吸器托架。座位设置:前排 3 人(含驾驶员)+后排 3 人
     备:除原车设备外,加装有 100W 警报器、取力器控制开关及警灯控制盒。

    五、五、容罐
     量:8000L
     质:水罐采用优质碳钢板,罐体内部进行腐处理, 水罐底板 4mm 碳钢板,水罐侧板及封板 3mm 碳钢板,水罐顶板 3mm 碳钢花纹板。
     构:钢板焊接式,内设防荡板
     备: 1 个人口盖,带有快速锁紧及开启装置
    1 个溢流装置
    1 个液位指示计
    1 个排污口,手动阀控制
    技术要求:符合XF39《消防车消防要求和试验方法 》的有关规定

    六、消防泵
     号:CB10/40 常压消防泵流 量:40L/s
     力:1.0Mpa 最大吸深:7m
    引水时间:≤35s
    真空泵形式:活塞式安装形式:后置式

    七、管路系统
    罐体管路材质为优质无缝钢管,通过法兰与各部件连接。
    罐出水管路:设有 1 个 DN125 的罐出水管路,水由罐体进入消防泵,装有 1 只 DN125 手动蝶阀,通过 DN125 挠性接头连接水罐与消防泵。
    外进水管路:消防泵后部有一个外进水口,外接 125 吸水管,内扣式管牙接口;
    出水管路: ※ 消防泵左右各有 1 个 DN80 的常压出
    水口;
    ※ 1 个 DN80 的炮管路,采用 DN80 挠性接头,用 DN65 炮球阀控制。
    注水管路: ※ 2 个DN65 管路(外注水)分布车身中部两侧;
    ※ 1 个DN65 罐注水管路,可通过消防泵直接向罐内注水; 放余水管路:为保护水泵及各球阀,在管路的最低处加装放余水阀。
    冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

    八、取力器
     式:夹心式(全功率)
     纵:电磁阀控制(电动操控) 冷却方式:强制可调式水冷
    润滑方式:飞溅式油润滑

    九、消防炮
     号:PS8/40W 流 量:40L/s
     程:≥60 m
     力:0.8MPa
    回转角度:水平 360°,俯仰-35°~70°

    十、器材箱
     质:骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。
     构:全钢框架焊接结构,前器材箱左右侧各有 1 扇铝合金卷帘门,后泵房左右后侧各 1 扇铝合金卷帘门,轻便可靠、噪声小,下设防滑翻转踏板。
    器材布置原则
    按战斗编成和战斗展开设计器材集成;
    按人体工程学原理设计各种器材托架;
    按使用逻辑关系和使用频率放置器材;
    站在地面或踏板上 2 个动作内取用任何器材。

    十一、翻转踏板
     质: 优质 Q235 钢材;蒙皮为铝合金板(阳极氧化处理)。
     构:采用铰链和门止口双重锁定,安全可靠。

    十二、电器系统
    ※ 驾驶室顶部配备 1.6 米长排豪华红红 LED 警灯。
    ※ 整车后顶部安装 50W LED 消防探照灯 1 个,360 度遥控转动。
    ※ 车辆尾部安装可折叠式爬梯。
    ※ 车辆两侧上方各配有 3 个红蓝爆闪灯及 3 个侧照明灯,下方安装安全标志灯和侧回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,器材箱、泵房内均装有照明灯,并符合 GB4785 规定。
    ※ 警报器功率为 100W; 警报器、警灯、爆闪灯电路为独立式附加电路, 控制器件安装在驾驶室内。
    ※ 附加仪表、开关集中布置在控制面板上,利于操作。仪表板上装有:压力表、液位计、电源总开关及器材箱灯开关等。

    十三、总体技术要求
    1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;
    2、 整车性能符合 GB7956 的规定;
    3、 液罐质量符合 XF39 的规定;
    4、 整车外观美观大方,平整度符合 XF39 的规定;
    5、 所有粘接平整牢固,符合企标规定。
    6、 所有焊接牢固、焊后打磨光整。

    十四、随车文件
    1)底盘使用说明书 7)底盘号码拓印件
    2)底盘维修手册 8)消防车使用说明书
    3)底盘质量保修卡 9)消防车消防器材清单
    4)底盘合格证 10)消防车合格证
    5)随车工具清单 11)消防车跟踪服务卡

    6)发动机号码拓印件 12)消防车交接清单

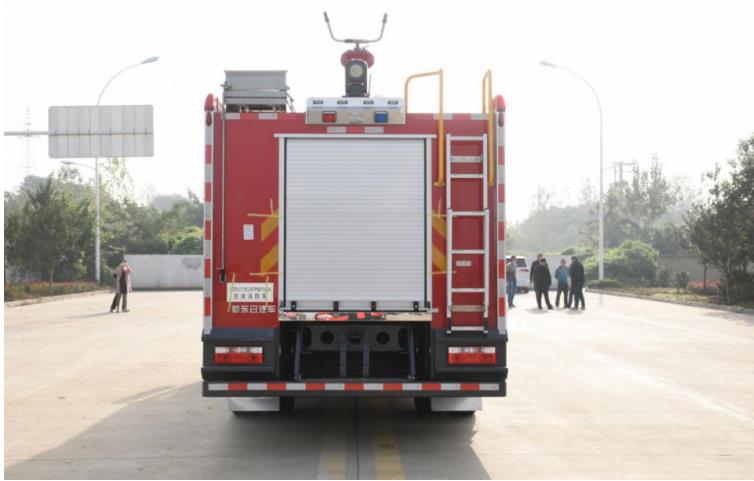

    十五、多方位展示图
