  • 重汽豪沃16吨泡沫消防车配置价格详情
    上一篇：新东日消防车厂家小型消防车试车完毕发车喽 　　下一篇：小型消防车热销中江西九江客户来厂自提福田小型水罐消防车
    发布人：zyqc8　　发布时间：2019/10/24 14:16:57　　浏览次数： 次


    一、整车要求

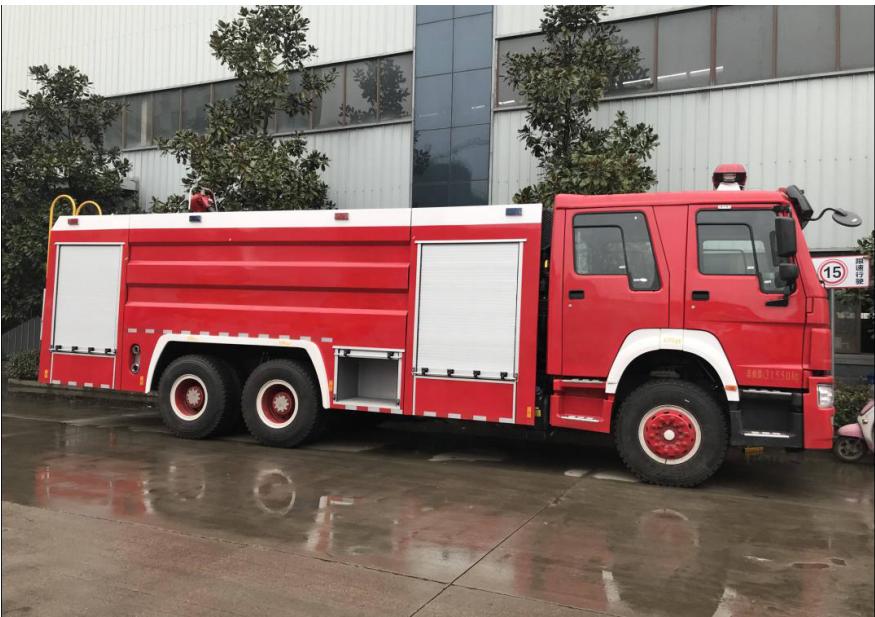

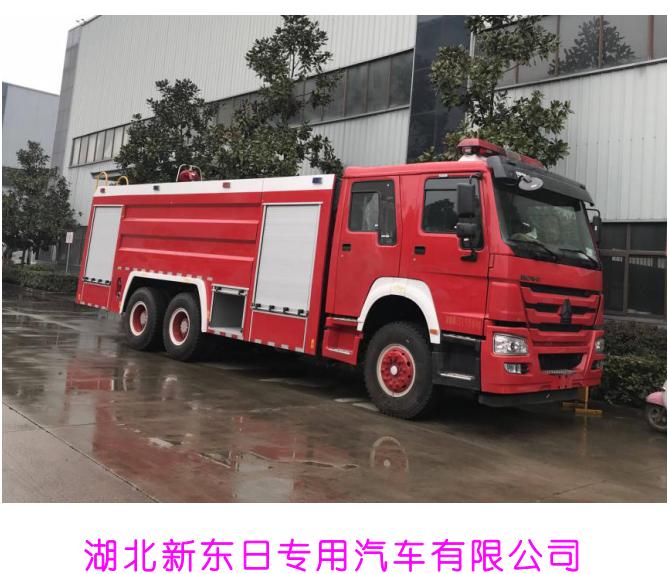

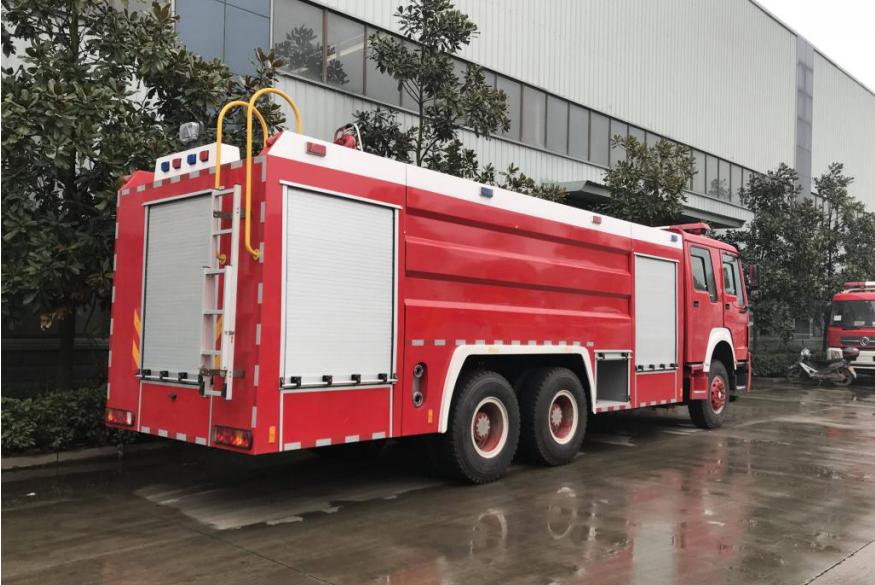

     豪沃后双桥 16 方泡沫消防车，整车由消防员乘员室和车身两大部分组成，乘员室为改装双排，可乘坐 2+4 人,该车为外露罐结构，车身前部为水罐+器材箱，后部为泵房。载水 13T，泡沫 3T，载液罐体水罐为优质碳钢，内部喷涂环氧底漆和环氧沥青漆，泡沫罐为 304 不锈钢材质，。装备 CB10/60 常压消防泵，车顶安装 PL48 型消防炮。



    二、整车主要参数

     外廓尺寸：10170x2500x3700mm  最大总质量：31550kg、载液量：16000L 最高车速：90km/h、消防泵额定流量：60L/s 1.0MPa 消防炮额流量：48L/s 1.0MPa 消防炮射程：水≥60m、泡沫≥55m比 功 率:276/31.55=8.75接近角/离去角：14o/12o




    三、底盘主要参数

     底盘型 号：ZZ5347V4647E1 豪沃牌特种作业底盘驱动型式：6×4、轴 距：4600+1350mm、最高车速：95km/h、发动机型号：D10.38-50（国Ⅴ）功 率：276kW、排 量：9726ml总 质 量：34000kg


    四、驾乘室

    结 构：平头、四开门双排驾驶室，后排座位设置 4 具空气呼吸器座架。座位设置：前排 2 人(含驾驶员)，后排 4 人。设 备：除原车设备外，加装有 100W 警报器、警灯控制盒、取力器控制开关及指示灯。

    五、容 罐容 量：水 1300L，泡沫 3000L材   质：水罐为优质碳钢板，罐体内部进行防腐处理，泡沫罐为不锈钢材质。底板为4mm 碳钢板，侧板及封板 4mm 碳钢板，顶板 3mm 碳钢花纹板结 构：钢板焊接式，内设防荡板。设   备：2  2 个人口孔，带有快速锁紧及开启装置2 个溢流装置2 个液位指示器2 2 个排污口，手动阀控制技术要求：符合 GA39 的有关规定

    六、消防泵型 号：CB10/60 常压消防泵流 量：60L/s压 力：1.0Mpa最大吸深：7m引水时间：≤50s真空泵形式：活塞式安装形式：后置式

    七、管路系统：罐体管路材质为优质无缝钢管，通过法兰与各部件连接。罐出水管路：设有 1 个 DN150 的罐出水管路，水由罐体进入消防泵，装有 1 只 DN150 手动蝶阀，通过 DN150 挠性接头连接液罐与水泵。外进水管路：泵后侧外进水口管径 DN150，接外吸管，内扣管牙式接口（闷盖密封）；出水管路： ※水泵左右各有 1 个 DN80，DN65 的常压出水口；※1 个 DN80 的炮管路，采用 DN80 挠性接头，用 DN80 球阀控球阀。注水管路： ※ 1 个DN65 罐注水管路，可通过水泵直接向罐内注水；※ 车身两侧各有 1 个DN65 的外注水口（内扣管牙式接口）。放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢

    八、泡沫比例混合器型号：PH48 混合比：6%最大混合流量：48L/s结构形式：环泵式

     九、取力器型 式：夹心式(全功率)操 纵：电磁阀控制（电动操控） 冷却方式：强制可调式水冷润滑方式：飞溅式油润滑


     十、消防炮型 号：PL48 型流 量：48L/s、射 程：水≥60 m，泡沫≥55 m 压 力：1.0MPa、回转角度：水平 360°，俯仰-30°～70°

    十一、器材箱及泵房材 质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。结 构：全钢框架焊接结构，器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。器材布置原则

    v 按战斗编成和战斗展开设计器材集成；

    v 按人体工程学原理设计各种器材托架；

    v 按使用逻辑关系和使用频率放置器材；

    v 站在地面或踏板上 2 个动作内取用任何器材。器材布置特点

    v 后排座位靠背后加装 4 套 AT 式空呼器托架，战斗员下车前即可配带好空气呼吸器。

    v 选配拉梯可置于车顶拉梯翻转架上，一人在地面即可取用。

    v 器材箱选配铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。

    v 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。



    十二、翻转踏板材 质: 优质 Q235 钢材；蒙皮为铝合金板（阳极氧化处理）。结 构：采用空气弹簧和门止口双重锁定，安全可靠。

    十三、电器系统※ 驾驶室顶部配备 1.6 米长排豪华红红 LED 警灯。※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度自动转动。※ 车辆尾部安装可折叠式爬梯。※ 车辆两侧上方各配有 3 组红蓝爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合 GB4785 规定。※ 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路， 控制器件安装在驾驶室内。※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有： 真空表、压力表；消防泵转速表；液位指示装置；泵房及器材箱灯开关等。

    十四、总体技术要求1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；2、 整车性能符合 GB7956《消防车性能要求及试验方法》的规定；3、 液罐质量符合 GA39 的规定;4、 整车外观美观大方,平整度符合 GA39 的规定;5、 所有粘接平整牢固，符合企标规定。

     6、 所有焊接牢固、焊后打磨光整。

     十五、随车文件1） 底盘使用说明书 7）底盘号码拓印件2） 底盘维修手册 8）消防车使用说明书3） 底盘质量保修卡 9）消防车消防器材清单4） 底盘合格证 10）消防车合格证5） 随车工具清单 11）消防车跟踪服务卡6） 发动机号码拓印件 12）消防车交接清单




    十六、基本器材配置


    泡沫消防车

    器材标准配置表——内扣式

    类别

    序号

    名 称

    规 格

    数量

    单位

    备 注

    随 车



    技 术



    文 件

    1

    消防车使用说明书



    1

    本



    2

    消防车器材配置表



    1

    单



    3

    汽车底盘使用说明书



    1

    本



    4

    汽车底盘合格证



    1

    单



    5

    消防泵使用说明书



    1

    本



    6

    随车附件（工具）



    1

    套

    原底盘随车附件、工具



















    灭 火





    装 备

    1

    吸水管

    150×4 米

    2

    根

    内扣式

    2

    滤水器

    FLF150

    1

    件

    内扣式

    3

    分水器

    FII80/65×2-1.6

    1

    件

    内扣式

    4

    集水器

    JII150/80×2-1.0

    1

    件

    内扣式

    5

    水带

    13-65-20

    6

    盘

    常压；内扣式

    6

    水带

    13-80-20

    4

    盘

    常压；内扣式

    7

    水带

    13-65-5

    1

    盘

    内扣式(外注水用)

    8

    异径接口

    KJ65/80

    2

    件

    内扣式

    9

    水带包布

    DT-SB

    4

    件



    10

    护带桥

    长 570

    2

    副



    11

    水带挂钩



    4

    件



    12

    地上消火栓扳手

    QT-DS1；长 400

    1

    件



    13

    地下消火栓扳手

    长 860

    1

    件



    14

    吸水管扳手

    FS150

    2

    件



    15

    直流水枪

    QZG3.5/7.5；65

    1

    支

    常压；内扣式

    16

    直流开花水枪

    QZK3.5/7.5；65

    1

    支

    常压；内扣式

    17

    空气泡沫枪（含枪吸液

    QP8/0.7Z；65

    1

    支

    常压；内扣式

    18

    泡沫外吸液管总成

    Φ40×2000

    1

    根







    破 拆

    救 生

    工 具

    1

    灭火器

    3 ㎏/ABC

    1

    具



    2

    铁锹

    长 1050

    1

    件



    3

    铁铤

    长 1060

    1

    件



    4

    消防腰斧

    长 390 ；GF-285

    1

    件



    5

    消防平斧

    QTF-PF；长 810

    1

    件



    6

    丁字镐

    QTF-DG；长 830

    1

    件



    7

    橡皮锤



    1

    件
