  • 湖北新东日消防车厂家YZR5170GXFSG70/E6水罐消防车配置参数图片
    上一篇:湖北新东日消防车生产厂家介绍泡沫消防车标配的消防器材有哪些   下一篇:湖北新东日消防车厂家国六重汽豪沃8吨泡沫消防车现车供应
    发布人:zyqc8  发布时间:2021/6/7 9:00:00  浏览次数:

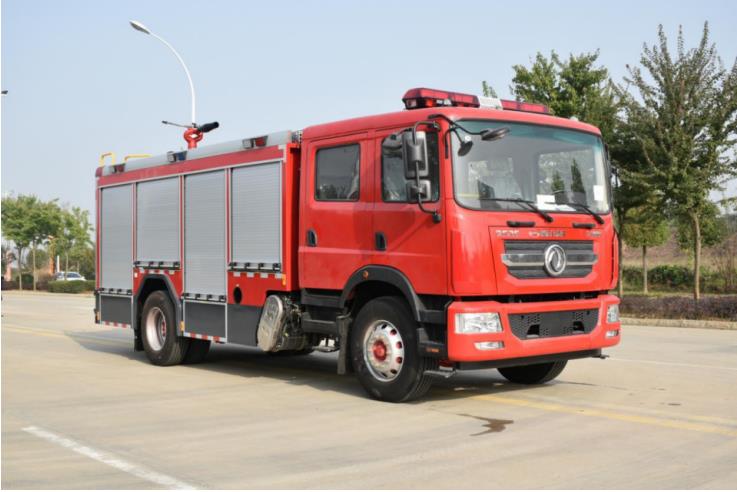

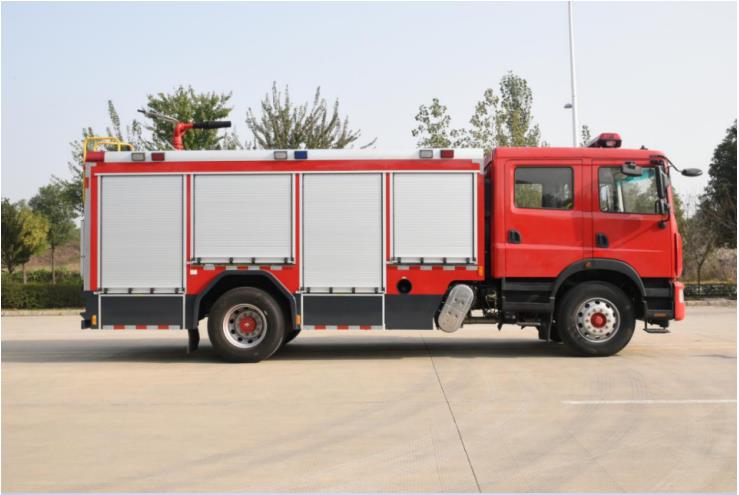

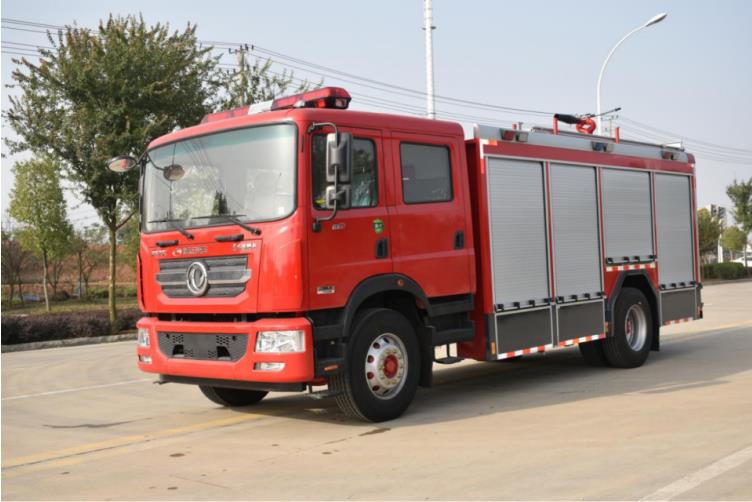

           湖北新东日消防车生产厂家国六东风D9水罐消防车新品上市,下面请跟随我们厂家资深销售经理周经理一起来看看这款车型的相关参数配置及图片吧。

    一、整车要求
    东风 D9 水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成,该车装配铝合金后爬梯(可拆卸),泵房在整车尾部,罐体为钢板焊接式,载液量
    7.0方,水罐材质为优质碳钢板,水罐内部做防腐处理。该车装备 CB10/40 消防泵,
    PS8/30W 消防炮。

    二、整车主要参数
    外廓尺寸:8190x2500x3550mm 最大总质量:17000kg
    额定质量:12000kg 整备质量:9550kg 载液量:水 7000L 最高车速:95km/h
    水泵额定流量:40L/s@1.0MPa 消防炮额定流量:30L/s@0.8MPa 消防炮射程:≧60m
    接近角/离去角:21°/13°

    三、底盘主要参数
    号:EQ1185DJ9CDF 东风 D9 国Ⅵ底盘
    驱动型式:4×2 轴 距:4700mm
    最高车速:105km/h
    发动机型号:B6.2NS6B230 额定功率:169KW
    量 :6200ml 总 质 量:18000kg

    四、驾驶室
    构:平头、四开门双排驾驶室,后排座位安装 3 具空气呼吸器托架。
    座位设置:前排 3 人(含驾驶员)+后排 3 人
    备:除原车设备外,加装有 100W 警报器、取力器控制开关及警灯控制盒。

    五、五、容罐
    量:水 7000L
    质:水罐采用优质碳钢板,罐体内部进行腐处 理,水罐罐采用优质不锈钢板,水罐底板 4mm 碳钢板, 水罐侧板及封板 3mm 碳钢板,水罐顶板 3mm 碳钢花纹板。
    构:钢板焊接式,内设防荡板
    备: 1 个人口盖,带有快速锁紧及开启装置
    1 个溢流装置
    1 个液位指示计
    1 个排污口,手动阀控制
    技术要求:符合 XF39《消防车消防要求和试验方法 》的有关规定

    六、消防泵
    号:CB10/40 常压消防泵流 量:40L/s
    力:1.0Mpa 最大吸深:7m
    引水时间:≤35s
    真空泵形式:活塞式安装形式:后置式

    七、管路系统
    罐体管路材质为优质无缝钢管,通过法兰与各部件连接。
    罐出水管路:设有 1 个 DN125 的罐出水管路,水由罐体进入消防泵,装有 1 只 DN125 手动蝶阀,通过 DN125 挠性接头连接水罐与消防泵。
    外进水管路:消防泵后部有一个外进水口,外接 125 吸水管,内扣式管牙接口;
    出水管路: ※ 消防泵左右各有 1 个 DN80 的常压出水口;
    ※ 1 个 DN80 的炮管路,采用 DN80 挠性接头,用 DN65 炮球阀控制。注水管路: ※ 2 个DN65 管路(外注水)位于泵房内左右两侧;
    ※ 1 个DN65 罐注水管路,可通过消防泵直接向罐内注水; 放余水管路:为保护水泵及各球阀,在管路的最低处加装放余水阀。
    冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

    八、取力器
    式:夹心式(全功率)
    纵:电磁阀控制(电动操控) 冷却方式:强制可调式水冷
    润滑方式:飞溅式油润滑

    九、消防炮
    号:PS8/30W 流 量:30L/s
    程:≥60 m
    力:0.8MPa
    回转角度:水平 360°,俯仰-35°~70°

    十、器材箱
    质:骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。
    构:全钢框架焊接结构,车身左右侧各有 4 扇铝合金卷帘门,后泵房后侧 1 扇铝合金卷帘门,轻便可靠、噪声小,下设防滑翻转踏板。
    器材布置原则
    按战斗编成和战斗展开设计器材集成;
    按人体工程学原理设计各种器材托架;
    按使用逻辑关系和使用频率放置器材;
    站在地面或踏板上 2 个动作内取用任何器材。

    十一、翻转踏板
    质: 优质 Q235 钢材;蒙皮为铝合金板(阳极氧化处理)。
    构:采用铰链和门止口双重锁定,安全可靠。

    十二、电器系统
    ※ 驾驶室顶部配备 1.6 米长排豪华红红 LED 警灯。
    ※ 整车后顶部安装 50W LED 消防探照灯 1 个,360 度遥控转动。
    ※ 车辆尾部安装可折叠式爬梯。
    ※ 车辆两侧上方各配有 3 个红蓝爆闪灯及 3 个侧照明灯,下方安装安全标志灯和侧回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,器材箱、泵房内均装有照明灯,并符合 GB4785 规定。
    ※ 警报器功率为 100W; 警报器、警灯、爆闪灯电路为独立式附加电路, 控制器件安装在驾驶室内。
    ※ 附加仪表、开关集中布置在控制面板上,利于操作。仪表板上装有:压力表、液位计、电源总开关及器材箱灯开关等。

    十三、总体技术要求
    1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;
    2、 整车性能符合 GB7956 的规定;
    3、 液罐质量符合 XF39 的规定;
    4、 整车外观美观大方,平整度符合 XF39 的规定;
    5、 所有粘接平整牢固,符合企标规定。
    6、 所有焊接牢固、焊后打磨光整。

    十四、随车文件
    1)底盘使用说明书 7)底盘号码拓印件
    2)底盘维修手册 8)消防车使用说明书
    3)底盘质量保修卡 9)消防车消防器材清单
    4)底盘合格证 10)消防车合格证
    5)随车工具清单 11)消防车跟踪服务卡
    6)发动机号码拓印件 12)消防车交接清单
