  • 湖北新东日消防车厂家东风8吨泡沫消防车技术规格参数
    上一篇:国六重汽豪沃干粉泡沫水联用消防车   下一篇:湖北新东日消防车厂家国六豪沃单桥8吨水罐泡沫消防车价格实惠
    发布人:zyqc8  发布时间:2021/6/9 9:19:17  浏览次数:


    一、整车要求

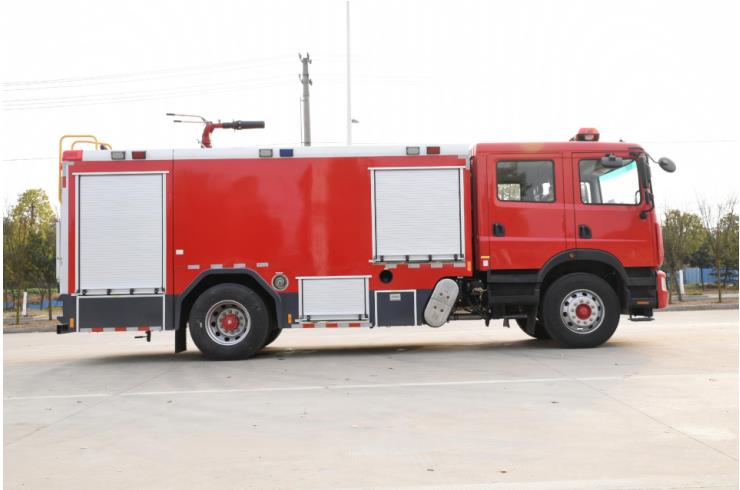

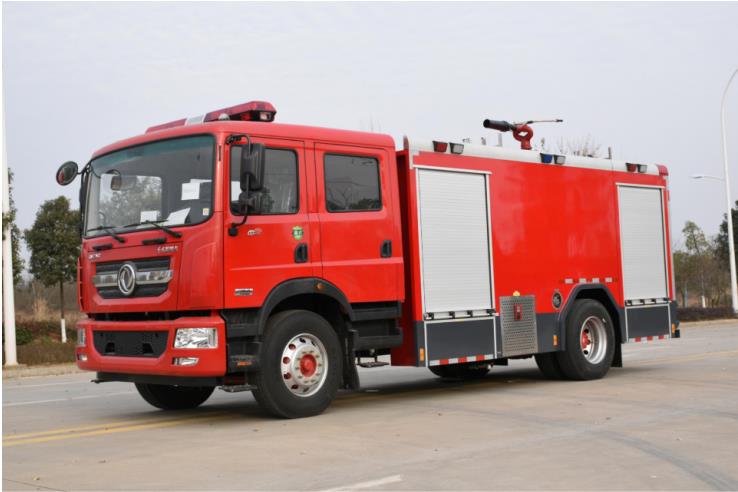

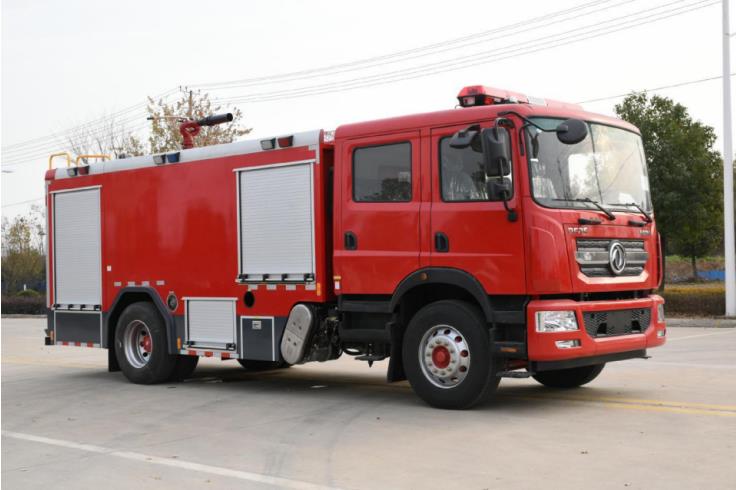

    东风 D9 泡沫消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成,该车装配铝合金后爬梯(可拆卸),泵房在整车尾部,罐体为钢板焊接式,载液  量 8.0 方(水 6.0 方/泡沫 2.0 方),水罐材质为优质碳钢板,水罐内部做防腐处理, 泡沫罐为不锈钢材质。该车装备CB10/40 消防泵,PL8/32 两用消防炮。

    二、整车主要参数
    外廓尺寸:8190x2500x3550mm 最大总质量:17000kg
    载液量:水 6000L,泡沫 2000L
    最高车速:95km/h
    水泵额定流量:40L/s@1.0MPa 水炮额流量:32L/s@0.8MPa
    水炮射程:≥60m(水),≥48m(泡沫) 接近角/离去角:19°/13°
    三、底盘主要参数

    号:EQ1185DJ9CDF 东风 D9 国Ⅵ底盘
    驱动型式:4×2 轴 距:4700mm
    最高车速:105km/h
    发动机型号:B6.2NS6B230 功 率:169KW
    量 :6200ml 总 质 量:18000kg

    四、驾驶室
    构:平头、四开门双排驾驶室,后排座位选装 3 具空气呼吸器托架。座位设置:前排 3 人(含驾驶员)+后排 3 人
    备:除原车设备外,加装有 100W 警报器、取力器控制开关及警灯控制盒。

    五、容罐

    量:水 6000L ,泡沫 2000L
    材  质:水罐采用优质碳钢板,罐体内部进行腐处理泡沫罐采用优质不锈钢板,水罐底板 4mm 碳钢板,水罐侧板及封板 3mm 碳钢板,水罐顶板 3mm 碳钢花纹板;泡沫罐底板 4mm 不锈钢板,泡沫罐侧板及封板 3mm 不锈钢板,泡沫罐顶板 3mm 不锈钢花纹板。
    结   构:钢板焊接式,内设防荡板
    设 备:  2 个人口盖,带有快速锁紧及开启装置
    2 个液位指示计
    2 个排污口,手动阀控制
    1 个溢流装置
    1 个呼吸阀口
    技术要求:符合XF39《消防车消防要求和试验方法 》的有关规定

    六、消防泵

    号:CB10/40 常压消防泵流 量:40L/s
    力:1.0Mpa 最大吸深:7m
    引水时间:≤35s
    真空泵形式:活塞式安装形式:后置式

    七、管路系统
    罐体管路材质为优质无缝钢管,通过法兰与各部件连接。
    罐出水管路:设有 1 个 DN125 的罐出水管路,水由罐体进入消防泵,装有 1 只 DN125 手动蝶阀,通过 DN125 挠性接头连接水罐与消防泵。
    外进水管路:消防泵后部有一个外进水口,外接 125 吸水管,内扣式管牙接口(KD125 扪盖


    密封);
    出水管路: ※ 消防泵左右各有 1 个 DN80 的常压出水口;
    ※ 1 个 DN80 的炮管路,采用 DN80 挠性接头,用 DN65 炮球阀控制。注水管路: ※ 2 个DN65 管路(外注水)分布车身中部两侧;
    ※ 1 个DN65 罐注水管路,可通过消防泵直接向罐内注水; 放余水管路:为保护水泵及各球阀,在管路的最低处加装放余水阀。
    冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

    八、泡沫比例混合器

    型号:PH64 混合比:6
    最大混合流量:64L/s 结构形式:环泵式

    九、取力器

    式:夹心式(全功率)
    纵:电磁阀控制(电动操控) 冷却方式:强制可调式水冷
    润滑方式:飞溅式油润滑

    十、消防炮

    号:PL8/32
    量:32L/s
    程:≥60 m(水),≥48 m(泡沫) 压 力:0.8MPa
    回转角度:水平 360°,俯仰-45°~70°

    十一、器材箱
    质:骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。
    构:全钢框架焊接结构,车身左右侧各有 3 扇铝合金卷帘门,后泵房左右后侧各 1 扇铝合金卷帘门,轻便可靠、噪声小,下设防滑翻转踏板。

    器材布置原则
    按战斗编成和战斗展开设计器材集成;
    按人体工程学原理设计各种器材托架;
    按使用逻辑关系和使用频率放置器材;
    站在地面或踏板上 2 个动作内取用任何器材。

    十二、翻转踏板
    质: 优质 Q235 钢材;蒙皮为铝合金板(阳极氧化处理)。
    构:采用铰链和门止口双重锁定,安全可靠。

    十三、电器系统
    ※ 驾驶室顶部配备 1.6 米长排豪华红红 LED 警灯。
    ※ 整车后顶部安装 50W LED 消防探照灯 1 个,360 度遥控转动。
    ※ 车辆尾部安装可折叠式爬梯。
    ※ 车辆两侧上方各配有 3 组红蓝爆闪灯及 3 个侧照明灯,下方安装安全标志灯和侧回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,乘员室、器材箱、泵房内均装有照明灯,并符合 GB4785 规定。
    ※ 警报器功率为 100W; 警报器、警灯、爆闪灯电路为独立式附加电路, 控制器件安装在驾驶室内。
    ※ 附加仪表、开关集中布置在控制面板上,利于操作。仪表板上装有:压力表、液位计、电源总开关及器材箱灯开关等。

    十四、总体技术要求
    1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;
    2、 整车性能符合 GB7956 的规定;
    3、 液罐质量符合 XF39 的规定;

    4、 整车外观美观大方,平整度符合 XF39 的规定;
    5、 所有粘接平整牢固,符合企标规定。
    6、 所有焊接牢固、焊后打磨光整。
    十五、随车文件
    1)底盘使用说明书 7)底盘号码拓印件
    2)底盘维修手册 8)消防车使用说明书
    3)底盘质量保修卡 9)消防车消防器材清单
    4)底盘合格证 10)消防车合格证
    5)随车工具清单 11)消防车跟踪服务卡
    6)发动机号码拓印件 12)消防车交接清单
