一、整车要求

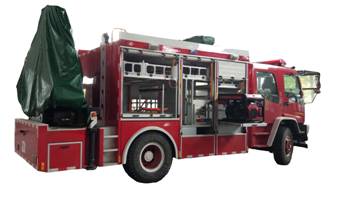

五十铃抢险救援车由底盘及上装两部分构成，尾部装备最大吊重5t随车起重吊机，前部安装最大拉力达50KN的新型绞盘，顶部装备有升降照明灯并配备大功率发电机组，内部可依据客户需求搭建各种抢险救援用器材框架。

二、整车主要参数

外廓尺寸：8490x2500x3615mm

最大总质量：12400kg

最高车速：90km/h

吊机参数：最大吊重：5000kg，最大工作幅度：8.0m，

最大工作幅度时起吊质量：1050kg

前置绞盘参数：最大拉力：50KN，驱动型式：电动

升降照明灯参数：最大离地高度：≥8m

比  功  率:177/12.4=14.2

接近角/离去角：23o/13o

三、底盘主要参数

型    号：QL1180XMFRY载货汽车底盘

驱动型式：6×4

轴    距：4500mm

最高车速：90km/h

发动机型号：6HK1-TCL

功    率：177kW（2400r/min）

扭    矩:706N.m（1450r/min）

总 质 量：16000kg

四、驾乘室

结     构：平头、四开门双排驾驶室，后排座位设置4具空气呼吸器座架。

座位设置：前排2人(含驾驶员)，后排4人。

设    备：除原车设备外，加装有100W警报器、警灯控制盒、器材箱灯开关、侧取力器控制开关及指示灯。

五、器材箱结构

材   质：骨架及外蒙皮为优质碳钢；内蒙板为氧化铝合金花纹板粘结结构。

结   构：器材箱体为密封箱式结构，外部采用骨架焊接；内部蒙皮为1.4mm铝合金小米花纹铝板。器材箱内部骨架按器材规格尺寸分层设置。器材箱左右各三扇铝合金卷帘门，

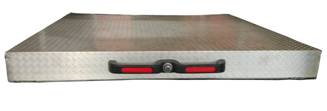

下设防滑翻转踏板，

爬    梯：安装在器材箱尾部，上下快捷方便。

卷 帘 门：器材箱左右两侧分别装有三扇合金卷帘门。

取放机构：根据消防部队所需的器材进行设计布置，可采用立式抽拉板、立式旋转柜、平面拖板、推拉抽屉等形式，保证快捷取放器材、推拉轻便、锁止可靠。

六、牵引绞盘系统

型   号：N12000XF-24V

驱动形式：直流电动

最大拉力：50KN

钢丝尺寸：10.2mmx38m

重   量：80kg

变速级：5

外形尺寸：644mmx215mmx288mm

安装位置：位于车头前部

七、升降照明系统

7.1系统组成

照明系统：云台1只（可自动复位）、主照明灯4只

控制系统：电器控制箱1个、无线遥控器1只、手持控制器1只

升降桅杆系统：气动升降杆1根（铝合金材质）、控制电磁阀1套

发电机系统：发电功率不小于10.5KW发电机系统一套

7.2主要技术参数

发电机功率：10.5KW

发电机频率:50HZ

发电机电压：220V/380V

主灯功率：1000Wx4

主灯工作电压：AC220V

升降杆工作气压：＜0.5MPa

最大离地高度：≥8m

云台工作电压：DC12V

旋转角度：水平360o、俯仰400o

上升时间：≤80s

下降时间:≤80s

水平回转时间：≤30s

俯仰时间：≤30s

控制箱输入电压：单相AC380V

抗风等级：8级

八、随车吊系统

型    号：SQ5ZK2

最大吊重：5000kg

最大起升力矩：10.5 T.M

最大工作幅度：8m

最大工作幅度吊重：1050kg

液压系统最大流量：25L/min

液压系统额定压力：28MPa

回转角度：360o全回转

安装位置：位于车辆尾部

九、附加电路系统

※ 驾驶室顶部配备1.6米长排豪华红红LED警灯。

※ 整车后顶部安装50W LED消防探照灯1个，360度自动转动。

※ 车辆尾部安装高强度可折叠式铝合金爬梯。

※ 车辆两侧上方各配有3只红蓝爆闪灯、2只侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合GB4785规定。

※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

十、总体技术要求

1、 整车采用优质油漆喷涂，前保险杠、挡泥板、车轮罩、为白色，其余部位为消防红；

2、 所有结构件均用二氧化碳保护焊接，牢固、平整、光洁、无虚焊。防锈、防腐应符合有关规定；

3、 整车性能符合GB7956.1、GB7956.14等相关法规的要求；

4、 电器系统符合国家发电电器照明BG5493、BG5476、BG5174有关规定。

5、 消防车标记符合GB7258-2014《机动车运行安全技术条件》。

6、 消防车外部照明和信号装置符合GB4785-2007《汽车及挂车外部照明和信号装置的安装规定》。

7、 消防车后下防护要求符合GB11567.1-2001《汽车和挂车后下部防护要求》。

8、 整车外观符合GA39-2016规定。外廓尺寸、轴荷及质量限值符合GB1589-2016 有关规定。

9、 所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志。车尾部两二侧粘帖反光警示膜，用于夜间行驶警示。

十一、器材布置要求及配置标准

1、站在地面或踏板上快速取用任何器材。

2、器材布置紧凑、装夹牢固，取用方便。

3、随车器材见附表一。

十二、随车文件：

1）消防车使用说明书               6）消防车跟踪服卡

2）消防车合格证                   7）底盘使用说明书

3）底盘合格证                     8）底盘质量保修卡

4）底盘维护保养册                 9）随车工具清单

5）牵引及吊机使用说明书          10）消防车交接清单

十三、、随车配置：

附表一：                随车器材配备表
